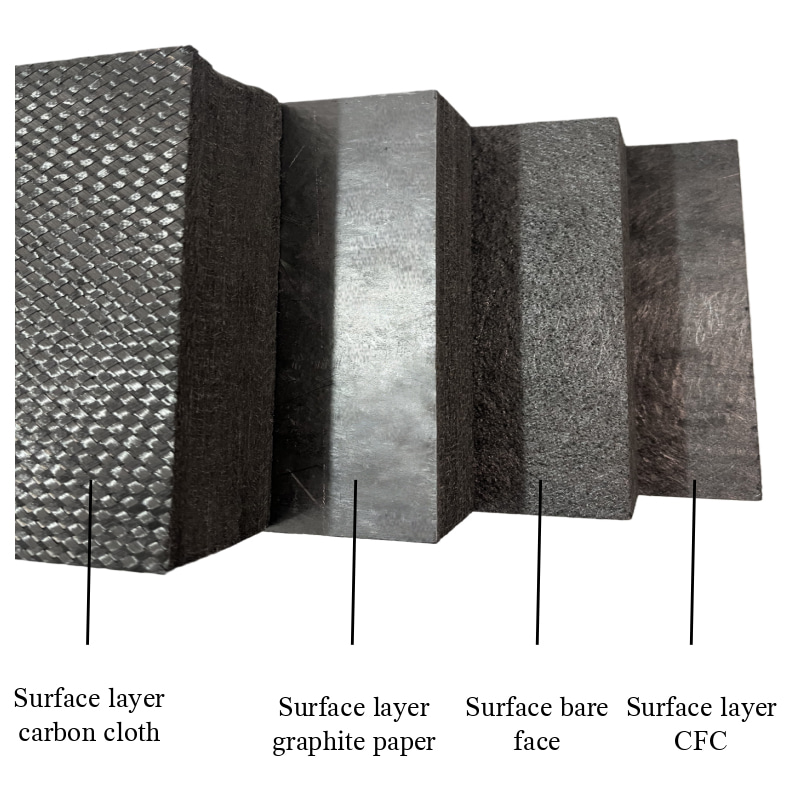

Ang produktong ito ay ginawa sa pamamagitan ng unang paghabi ng mataas na lakas na carbon fiber sa isang net na tela, pagkatapos ay pagsuntok ng karayom upang bumuo ng isang preform, o sa pamamagitan ng pagpapatong ng net na tela at pagsuntok ng karayom dito upang lumikha ng isang preform. Bilang kahalili, maaari itong gawin gamit ang malambot na nadama bilang batayang materyal, pagkatapos ay sasailalim sa layering, na sinusundan ng paglusot ng dagta, at sa wakas ay gumaling sa mataas na temperatura upang patigasin ang dagta. Pagkatapos nito, ito ay graphiteized sa temperatura na ≥1800 ℃ upang bumuo ng isang hard thermal insulation at heat preservation component. Ito ay may malakas na tigas, self-supporting properties, isang mababang specific gravity, walang maikling fiber shedding, isang mababang thermal conductivity, at isang service temperature na ≤3200 ℃. Ito ay angkop para sa iba't ibang uri ng furnace tulad ng high-pressure gas quenching furnace, pressure sintering furnace, silicon carbide recrystallization furnace, single crystal silicon pulling furnace, at polycrystalline silicon ingot furnace. Maaari itong ibigay sa iba't ibang hugis tulad ng mga plato, disc, at tubo, na may mahabang buhay ng serbisyo at madaling pag-install at pagtanggal.
Ang aming kumpanya ay maaaring i-customize ang graphite felt na mga produkto ayon sa iba't ibang mga teknikal na tagapagpahiwatig na kinakailangan at mga kinakailangan sa pagguhit ng mga customer.
| Pangalan | Yunit | Naramdamang gumaling | |
| kapal | mm | 20-300 | |
| Densidad | g/cm³ | ≤0.18 | |
| Lapad/Diameter | mm | ≤1800 | |
| Haba/Taas | mm | ≤2400 | |
| Lakas ng extension | Mpa | ≥1 | |
| Lakas ng compressive | Mpa | ≥2 | |
| Thermal conductivity | W/m·k | 1000 ℃ | ≤0.25 |
| 1500 ℃ | ≤0.30 | ||
| Nilalaman ng carbon | % | ≥99.80 | |
| Temperatura ng paggamot sa init | ℃ | ≥1800 | |
| nilalaman ng abo | ppm | ≤300 | |
