Paghahambing ng Flow Field Plate Materials para sa Flow Baterya at Stability Advantages ng Rigid Graphite Flow Field Plate

Sa kasalukuyan, ang mga flow channel plate na ginagamit sa mga flow batteries ay pangunahing kinabibilangan ng flexible graphite plates, impregnated flexible graphite plates, at fluorine resin-enhanced flexible graphite plates. Kabilang sa mga ito, ang nababaluktot na graphite bipolar plate ay maaaring makaranas ng pamamaga at pagbubula dahil sa oxygen at hydrogen evolution sa positibo at negatibong mga electrodes habang ginagamit, na humahantong sa pagtaas ng pangkalahatang panloob na resistensya, mga pagbabago sa compression ratio ng nadama na katawan, at pagtaas ng resistensya sa daloy. Mas masahol pa, dahil sa iba't ibang laki at lokasyon ng mga bula, nagiging mahirap na kontrolin ang compression, na nagreresulta sa hindi magandang pagkakapare-pareho sa kabuuan ng fuel cell stack. Ang mga impregnated flexible graphite plate, na karaniwang pinahiran ng acrylic resin, ay hindi lumalaban sa pangmatagalang pagkakalantad sa electrolyte at electrochemical corrosion. Kapag ang dagta sa ibabaw ng plato ay naagnas, ang hydrogen at oxygen ay magdudulot pa rin ng mga bula sa ibabaw ng plato. Para sa fluorine resin-enhanced flexible graphite plates, karaniwang idinaragdag ang PVDF. Ang proseso ay nagsasangkot ng paghahalo ng mga materyales sa pamamagitan ng cyclone separator, pagkatapos ay igulong ang mga ito sa papel, at pagkatapos ay hot-pressing upang i-crosslink ang PVDF. Ang prosesong ito ay pare-pareho sa mga maginoo flexible graphite bipolar plates. Samakatuwid, kumpara sa mga plate ng flow channel na kadalasang umaabot sa kapal na 1.6mm, 1.8mm, o kahit 2mm, mahirap para sa distributor na makamit ang pare-parehong pamamahagi, at ang mainit na pagpindot ay nagdaragdag ng mga gastos, na ginagawang masyadong mahal ang mga flow channel plate na ginawa ng prosesong ito para sa mass application. Ang mga hard graphite flow channel plate ng aming kumpanya ay ginawa sa pamamagitan ng paghahalo ng asphalt coke at petroleum coke powder na may resin sa pamamagitan ng molding, na sinusundan ng liquid-phase impregnation at graphitization upang makagawa ng artipisyal na graphite flow channel plates. Ang mga plate na ito ay hinuhubog sa isang hakbang, na walang ibang mga materyales na idinagdag maliban sa carbon, at walang interlayer na istraktura ng grapayt. Samakatuwid, ang mga plate na ito ay hindi nakakaranas ng pamamaga at pagbubula dahil sa oxygen at hydrogen evolution sa positibo at negatibong mga electrodes, na nag-aalok ng mataas na katatagan at medyo mababang gastos. Ang mga plate na ito ay napatunayan sa napakakaagnas at mataas na hydrogen evolution system tulad ng mga baterya ng zinc-bromine flow at iron-chromium flow na mga baterya, na nagpapakita ng mahusay na katatagan. Ang mga ito ay kasalukuyang pinaka-matatag na flow channel plates para sa mga flow batteries.

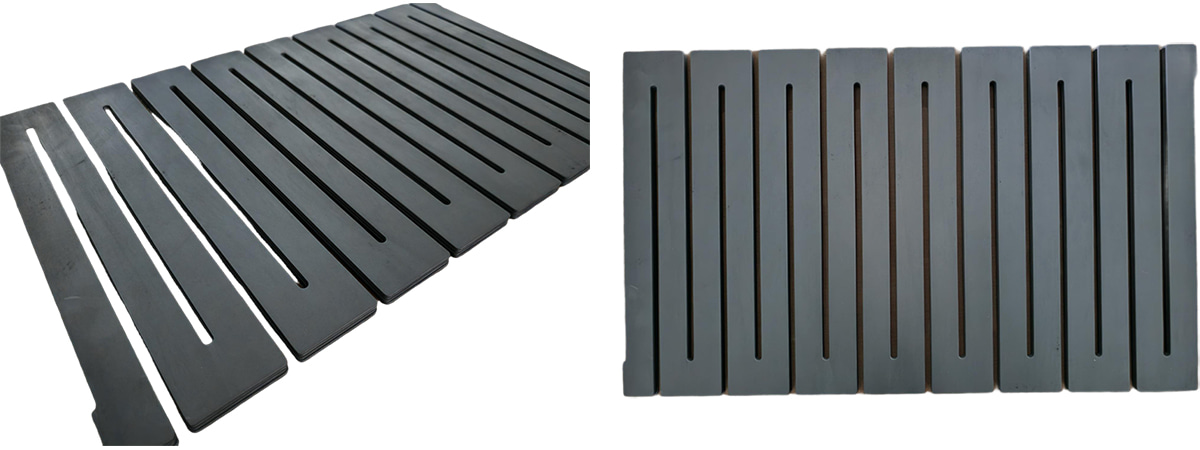

Matibay na runner plate

Espesyal na tala: Ang flow channel plate na ito ay ganap na nilulutas ang problema ng bubble bubbling at maaaring magamit nang matatag sa mga iron chromium system na madaling kapitan ng hydrogen evolution at zinc bromine system na may malakas na corrosiveness.
